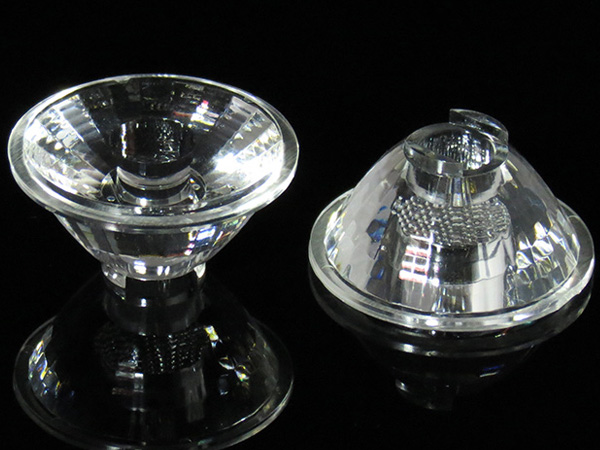

led透鏡與LED密切相關，可以提高光的使用效率和發光效率，可以根據效果使用。規格有穿透式、折射式等。下面就來了解一下led透鏡的設計要點與設計原則都有哪些？

　　一、led透鏡的設計要點

　　led透鏡的側壁采用自由曲面設計，具有250-600出光角度的復合眼珠設計，一般采用PC材料，可用于出光面直徑14mm的COB光源射燈，光學有效透過率可達94%左右。

　　另一組led透鏡采用外直面鱗甲，出光面中心復眼。該鏡頭采用外置自由曲面，具有近光面、出光面的復眼珠設計。

　　led透鏡一般采用PC材質，耐高溫，光源可采用貼片光源或COB光源，出光角度300-600可調，出光均勻。外邊可以用復眼珠面打散模組化貼片光源，使視覺效果類COB化，擴大光源的選擇性。

　　二、led透鏡的設計原則

　　1.首先要看光源，其芯片結構與封裝方式、光線特性等會有所區別，導致同一透鏡在搭配不同規格品牌LED時會產生差異；因此要求有針對性開發(以主流品牌為導向)。

　　2.采用光學設計軟件設計和模擬光學跑光，得到相應的光學非球面曲面。

　　3.led透鏡本身屬于精密光學配件，所以它對模具的精度要求非常高，尤其是led透鏡曲面的加工精度達到0.1μm，偏心度在3μm以內。對于這類高精度模具，一般必須具備以下設備：超精密加工機械等。

　　4.光學模仁是模具中較為精密的零件，首先選用專用模仁鋼，完成初胚，鍍鎳后用超精密加工機加工非球面表面。

　　那么今天的講解就先到這里了，以上就是今天的全部內容，相信大家對led透鏡的設計要點與設計原則也有了一定的認識。非常感謝您的耐心閱讀。如還想了解更多關于led透鏡的相關問題，您可以撥打右上角的服務熱線，與我們咨詢。
